El sensor flexible de corriente permite realizar mediciones de corriente alterna en cualquier instalación con total rechazo de componentes CC, muy bajo consumo de potencia, sin problema de saturación, baja dependencia de la temperatura y muy buena linealidad. El sensor flexible, basado en el principio de bobina Rogowski, La posición de la pinza puede afectar a la precisión de la medida, por lo que es importante centrar lo más posible el conductor en la bobina para que no le afecten los campos magnéticos externos. Se recomienda también no colocar el conductor en la zona del cierre de la bobina porque es la zona en la que la medida tiene mayor error Gracias a la flexibilidad del sensor de corriente, es posible rodear uno o varios conductores sin tener en cuenta su forma, para ejecutar acciones de medida de corriente.

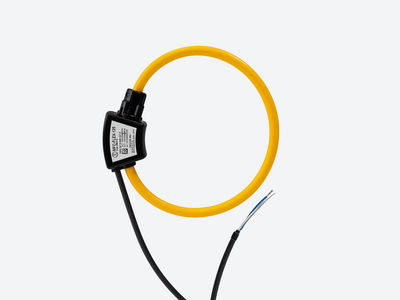

Sensores flexibles para analizadores tipo FLEX, referencia MFC-FLEX-125 de Circutor

CARACTERÍSTICAS ELÉCTRICAS
Cable: Tipo de conector
3 x 22 AWG blindado
CARACTERÍSTICAS AMBIENTALES
Grado de protección
IP 67
Humedad relativa (sin condensación)
0 … 95 %
Instalación, lugar, posición.
Interior
Temperatura de almacenamiento
-40 … 80 ºC
Temperatura de trabajo
-30 … 80 ºC
CARACTERÍSTICAS MECÁNICAS
Envolvente
Poliuretano termoplástico UL94-V0
Peso Neto (kg)
0,135
CARACTERÍSTICAS TÉCNICAS ESPECÍFICAS DE LOS SENSORES DE CORRIENTE
Exactitud
≤ ± 1 %
Corriente máxima
100 kA
Diámetro interior Ø (mm)
125 mm
Tensión de salida
100 mV/kA @ 50 Hz (RMS values)|120 mV/kA @ 60 Hz (RMS values)
CIRCUITO DE MEDIDA DE CORRIENTE
Frecuencia nominal
50/60 Hz.
NORMAS
Seguridad eléctrica, Altitud máx. (m)
2000
Seguridad eléctrica, Categoría de la instalación
CAT III 1000 V, CAT IV 600 V
Seguridad eléctrica, Grado de contaminación
2
Normas
UL 61010-1 Ed3, UL 61010-2-032, CAN/CSA-22.2 No. 61010-1, IEC 60529
