Los generadores estáticos de reactiva tipo armario SVGm constituyen la solución más precisa para la compensación de potencia reactiva, tanto en sistemas trifásicos desequilibrados como en instalaciones con potencia reactiva ya sea inductiva como capacitiva. Puede ser utilizado tanto en instalaciones trifásicas industriales como comerciales o de servicios, y no se ve afectado por los armónicos de la instalación. Equipo con mayor seguridad y con un mantenimiento muy reducido. En esta serie, el montaje de los racks se realiza en armarios estándares del mercado, diseñados para facilitar su instalación.

Las características y funciones implementadas son las siguientes:

Compensación de potencia reactiva (inductiva/capacitiva) de 30 a 100 kvar (3W) y 20 a 69 kvar (4W) por armario.
Dimensiones reducidas del módulo de 100 kvar (3W) y 69 kvar (4W) tipo rack para instalarlo fácilmente en armarios estándar.
Multirango de tensión y frecuencia (50/60 Hz)
Inmunidad a las corrientes armónicas.
Rango de cos φ de 0,7 inductivo…1…0,7 capacitivo.
Monitorización del funcionamiento vía Web.
Protección contra circuitos en su interior.
Si se requieren mayores capacidades de compensación de reactiva, pueden conectarse en paralelo hasta 100 equipos.

Aplicaciones
Solución ideal para cargas individuales o instalaciones con gran cantidad de cargas monofásicas y trifásicas ya sean inductivas o capacitivas. También, en instalaciones donde la carga fluctúe en periodos cortos de tiempo, cargas típicas serían puentes grúa, equipos de soldadura, ascensores, accionamiento para la perforación / trituración, centros de datos.

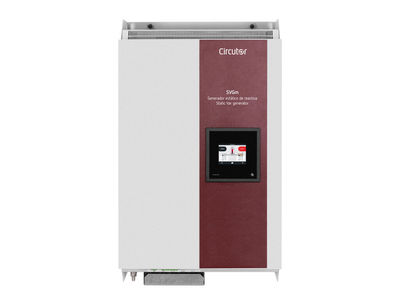

Generador estático de reactiva multinivel de 51,7 kvar, SVGm-4WF-050M-400 de Circutor

Alimentación en alterna
Tensión nominal
208 … 400 V~ F-F (± 10 %)
Frecuencia
50 / 60 Hz ± 5 %
Consumo
1550 W (Consumo máximo)
Características eléctricas
Corriente máxima (fase)
72 A (RMS)
Sistema de tierras
TN, TT
Circuito de medida de corriente
Consumo
1,5 VA por transformador
Relación de transformación
Transformador: 5/5A … 5000/5A
Comunicación serie
Tecnología / Tipo
RS-485
Protocolo
Modbus/RTU
Comunicación red
Tecnología / Tipo
Ethernet
Protocolo
TCP/IP, Modbus TCP
Características ambientales
Temperatura de trabajo
-10 … +45 ºC
Temperatura de almacenamiento
-20 … +50 ºC
Humedad relativa (sin condensación)
0 …. 95 %
Grado de protección
IP20
Normas
Normas
IEC 61000-6-4, UNE-EN 55011, IEC 61000-6-2, IEC 62477-1, IEC 61439-1, IEC 60721-3-3 (Indoor conditioned)
Seguridad eléctrica, Altitud máx. (m)
3000 (2000 m sin limitar prestaciones)
Características mecánicas
Peso Neto (kg)
56
Tamaño (mm) ancho x alto x fondo
439 x 745 x 288 (mm)
